從頻響曲線到信噪比：振動傳感器選型核心技術參數解析
核心要點摘要
振動傳感器選型需破解頻響與信噪比的核心矛盾。頻響曲線決定有效監測帶寬（±10%幅值波動區間），沖擊測量要求諧振頻率＞10倍信號上限；信噪比受本底噪聲與環境干擾制約，工業現場需滿足SNR＞40dB。科學選型需通過振動主頻定位頻響需求，依據噪聲譜反推靈敏度上限，實現精準捕獲與抗干擾的終極平衡。
一、選型迷思：參數割裂引發的監測失效
故障場景1：頻響帶寬不足
為捕捉軸承外圈故障特征頻率（4.2kHz），選用諧振頻率8kHz傳感器。實測發現：
在3.5kHz處幅值衰減達-6dB
故障特征頻率諧波完全丟失
后果：微點蝕發展至斷齒才被檢出
故障場景2：信噪比崩潰
在變頻電機旁采用1000mV/g高靈敏度單元：
本底噪聲被放大至85μg/√Hz
電磁干擾淹沒1.8kHz齒輪嚙合頻率
信噪比僅28dB（標準要求＞40dB）
故障場景3：量程與頻響沖突
軋機沖擊監測中選用諧振頻率35kHz傳感器：
高頻響應優越但量程僅15g
實際峰值沖擊達82g，信號持續削波
過載保護系統完全失效
二、參數本質：頻響與信噪比的技術內核
頻響曲線的工程意義：
頻響曲線揭示傳感器幅值/相位隨頻率變化規律：

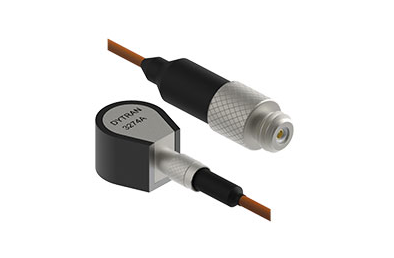

有效帶寬：幅值波動在±10%內的頻率區間（圖1）
諧振頻率：幅值響應峰值點，決定高頻測量極限
關鍵技術規則：
沖擊測量：諧振頻率＞10倍信號最高頻率
穩態振動：有效帶寬覆蓋基頻的5倍諧波
軸承監測：有效帶寬下限＜200Hz，上限＞5kHz
工業現場三重噪聲源：
傳感器本底噪聲（壓電式＞MEMS）
電磁干擾（變頻器、繼電器）
地回路耦合噪聲
生死線標準：
SNR＞60dB：實驗室級精準
SNR＞40dB：工業監測可用
SNR＜30dB：特征頻率不可識別
三、精準選型：三維決策模型構建
步驟1：頻響需求定位
步驟2：信噪比保障設計
抗干擾措施：
差分輸出抑制共模干擾
雙屏蔽電纜阻斷電磁耦合
帶通濾波截除非特征頻段
步驟3：量程與頻響協同
沖擊載荷場景： 量程安全系數≥2.5倍預估峰值 → 優先保障量程
四、常見問題解答
Q1：頻響曲線中的±10%帶寬和-3dB帶寬有何區別？
A：±10%帶寬是工程可用范圍（幅值誤差可控），-3dB點對應幅值衰減30%的極限值。工業監測應取±10%帶寬作為有效頻帶，例如標稱10kHz傳感器實際可用僅6-8kHz。
Q2：如何現場快速估算信噪比？
A：三步法：
① 設備停機時記錄傳感器輸出有效值V_noise
② 計算本底噪聲：a_noise = V_noise / S
③ 運行設備測量特征頻率幅值V_sig，SNR=20log(V_sig/V_noise)
Q3：高諧振頻率與大量程是否必然矛盾？
A：存在技術沖突。提高諧振頻率需減小慣性質量，但量程與質量塊正相關。解決方案：
沖擊測量選用剪切式壓電結構（諧振頻率/量程比＞2000）
微振動監測用MEMS單元（諧振頻率＞15kHz且量程＞50g）
Q4：BNC與MIL連接器對信噪比的影響差異？
A：BNC接口電容約50pF，在＞10kHz頻段引入-0.5dB衰減；MIL接口電容＜5pF，高頻損耗可忽略。長電纜傳輸時，MIL連接器信噪比優勢可達8-12dB。
本文總結
振動監測的科學性始于對物理定律的敬畏：
? 頻響曲線是測量真實的守護者——諧振頻率決定故障特征的捕獲能力，有效帶寬劃定了監測范圍的生死線；
? 信噪比是數據可信的基石——在工業強干擾環境中，靈敏度選擇本質是噪聲約束下的優化命題；
?? 量程與頻響的協同是工程智慧的結晶——沖擊場景需遵循“量程優先”鐵律，微振動監測則要解鎖靈敏度的極限。
當工程師掌握“頻響定位→噪聲抑制→參數協同”的三維決策模型，選型便從參數對比升維為系統優化：
依據特征頻率圖譜鎖定頻響需求，讓故障無處遁形；
通過噪聲譜分析反推靈敏度上限，使信號破噪而出；
在量程與頻響的權衡中把握技術本質，令監測堅如磐石。
這不僅是傳感器的選擇，更是測量哲學的踐行——在機器的每一次振動中，聽見最真實的健康脈動。
