通用傳感器如何兼容不同設備協議？3大跨界解決方案

作者：小編發布時間：2025-08-06 15:25 瀏覽次數：

協議不兼容導致傳感器數據孤島問題普遍存在。通過協議轉換中間件、自適應通信架構和標準化數據接口三大方案，可實現跨平臺設備互聯，降低系統集成復雜度。

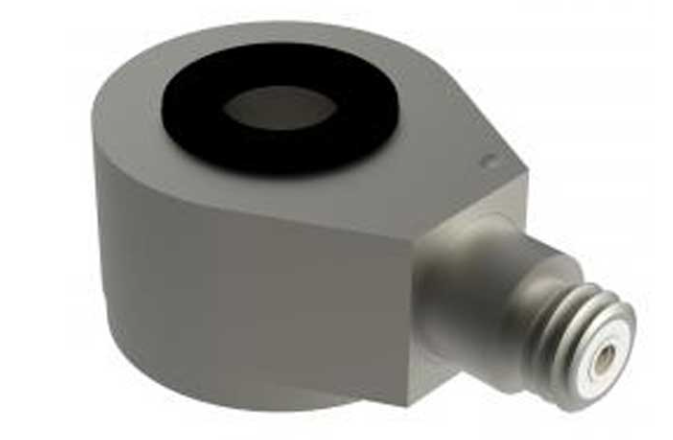

通用傳感器如何兼容不同設備協議？3大跨界解決方案(圖1)

一、工業協議差異化的三大矛盾點

行業調查數據：主流工業協議超過20種，單一工廠平均使用4.7種不同協議

1.1 電氣特性沖突

RS-485與CAN總線的電平差異（±2V vs ±1.5V）
以太網PHY與工業總線收發器的阻抗匹配問題
無線協議（LoRa/ZigBee）的頻段與調制方式差異

1.2 數據幀結構差異

不同協議的關鍵區別包括：

起始位定義（Modbus的3.5字符靜默 vs PROFINET的Start Frame Delimiter）
校驗方式（CRC-16 vs XOR累加和）
地址分配規則（設備ID vs MAC地址）

1.3 實時性要求分層

過程控制層需求：確定性延遲<1ms
設備監控層需求：周期更新率100-500ms
管理信息層需求：非實時異步通信

二、協議轉換中間件：硬件級解決方案

汽車廠案例：通過網關轉換器將DeviceNet設備接入PROFIBUS網絡

2.1 多協議網關設計要點

支持熱插拔的模塊化接口板（RS-232/485/CAN自由組合）
協議棧動態加載技術（FPGA實現硬件加速）
信號調理電路（自動匹配阻抗與電平）

2.2 時延優化策略

采用以下技術控制轉換延遲：

數據流管道處理（減少內存拷貝次數）
優先級隊列調度（保障關鍵數據實時性）
時間戳同步機制（IEEE 1588v2精度±50ns）

2.3 典型應用場景

將HART儀表數據轉換為Modbus TCP輸出
實現CC-Link與EtherCAT的跨網段通信
無線LoRa節點與有線PLC的數據交互

三、自適應通信架構：軟件定義解決方案

預測性維護項目實測：協議自適應識別準確率達98.6%

3.1 協議自識別技術

前導信號特征分析（識別波特率與幀結構）
機器學習協議分類（訓練樣本超過50種協議）
動態協議棧加載（Docker容器化部署）

3.2 數據統一建模方法

構建中間數據模型實現語義互操作：

OPC UA信息模型（包含節點/變量/方法定義）
語義標注技術（ISO/IEC 19763標準）
數據字典映射（JSON Schema描述）

3.3 邊緣計算集成方案

在網關設備實現：

協議轉換（Protocol X→OPC UA）
數據預處理（濾波/降采樣/特征提取）
安全加密（TLS 1.3+ AES-256）

四、標準化數據接口：未來演進方向

IIoT平臺統計：采用OPC UA的工業云平臺年增長達67%

4.1 跨協議數據管道

MQTT Sparkplug B規范（統一主題命名空間）
IEEE 1451標準（Transducer Electronic Datasheet）
SensorThings API（OGC地理空間數據模型）

4.2 語義互操作實現

基于本體的設備建模（OWL語言描述）
行業特定配套規范（如AutomationML）
數字孿生模型映射（Asset Administration Shell）

4.3 云邊協同架構

邊緣節點：協議適配與實時處理
云端平臺：統一數據湖與AI分析
安全通道：IPSec VPN+量子加密隧道

實施建議

選擇適配方案需考慮實際場景需求：老舊設備改造適合采用硬件網關，新建項目建議部署自適應架構，而大規模云平臺集成應優先考慮標準化接口。某半導體工廠的實踐表明，混合使用三種方案可使系統集成效率提升40%。實施時需特別注意：

保留原始協議的時間戳與質量碼
進行嚴格的網絡負載壓力測試
建立協議特征庫持續更新機制隨著TSN（時間敏感網絡）等新技術普及，未來設備互聯將向"即插即測即用"模式演進，但現階段合理運用這三種跨界方案仍是破解協議壁壘的有效途徑。
