振動傳感器數據忽大忽??？先排查這3個設備接地問題
本文針對振動傳感器數據異常波動問題，深入分析三種常見接地故障的機理與影響，提供系統化的診斷方法和解決方案。通過規范接地實踐，確保測試數據的準確性和可靠性。

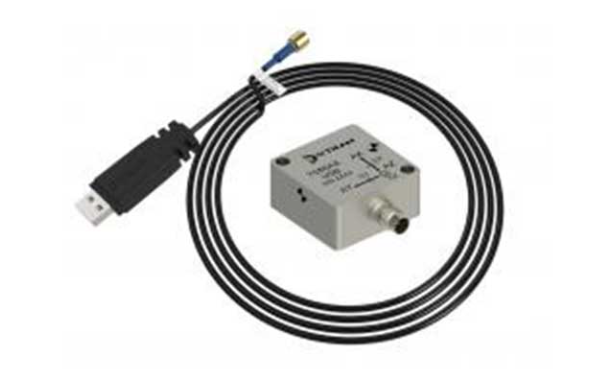

一、接地問題對振動數據的影響機制
電磁干擾傳導路徑
不良接地會形成：
- 地環路引入工頻干擾
- 共模噪聲轉化為差模信號
- 參考電位浮動導致基線漂移
這些干擾在頻域表現為50Hz及其諧波成分，在時域則造成數據無規律波動。
典型故障特征
現場常見的異常表現包括：
- 數據出現周期性跳變（0.5-5%FS）
- 本底噪聲水平異常升高（+10-20dB）
- 信號基線隨設備啟停漂移
不同傳感器數據相關性降低
二、三類高危接地問題詳解
問題一：多點接地環路
形成條件：
- 傳感器與采集設備分別接地
- 接地樁間距大于3米
- 存在強電設備鄰近
影響機理： 地電位差在回路中產生電流，疊加在信號上。
診斷方法： 測量各接地點間交流電壓，超過0.1V即存在風險。
問題二：屏蔽層錯誤接地
常見錯誤：
- 電纜屏蔽層兩端接地
- 屏蔽層通過長導線接地
- 接地接觸電阻過大
后果： 屏蔽效能下降60-80%，高頻干擾顯著增加。
識別特征： 200Hz以上頻段出現密集干擾譜線。
問題三：接地阻抗過高
誘因：
- 接地線截面積不足
- 連接點氧化腐蝕
- 土壤干燥導致接地電阻增大
數據影響： 低頻段（<100Hz）信噪比惡化6-15dB。
三、系統性解決方案
預防性設計規范
采用單點接地拓撲
- 確保接地電阻<1Ω
- 使用等電位連接導體
某汽車測試廠實施后，干擾事件減少90%。
現場排查流程
三步診斷法：
- 目視檢查接地物理連接
- 測量接地回路電壓
- 測試接地阻抗連續性
平均可在30分鐘內定位問題。
臨時應對措施
發現接地問題時：
- 斷開可疑接地路徑
- 改用電池供電模式
啟用軟件濾波功能
四、技術深度解析
地環路電壓計算
經驗公式： V_loop = 0.1×L×(di/dt) 其中L為回路電感，典型值0.5-2μH/m
當附近有10A/μs的電流變化時，1米回路可產生50-200mV干擾。
屏蔽效能評估
優質接地應滿足：
- 接觸電阻<0.01Ω
- 射頻阻抗<1Ω@10MHz
- 機械耐久性>100次插拔
測試表明，每增加0.1Ω接觸電阻，屏蔽效能下降6dB。
土壤對接地的影響
典型變化：
- 干燥季節電阻增加3-5倍
- 凍土條件下可達10倍
化學腐蝕使壽命縮短50-70%
五、常見認知誤區
誤區一："接地就是接金屬"
事實： 接地系統的低阻抗特性比導電材質更重要。
誤區二："多點接地更安全"
事實： 振動測試系統應嚴格避免多點接地。
誤區三："接地線越粗越好"
事實： 超過6mm2后，截面積對高頻阻抗影響有限。
六、最佳實踐指南
安裝規范
使用星型接地拓撲
- 保持接地線長度<1米
采用壓接式端子
維護規范
- 季度接地電阻測試
- 年度連接點檢查
異常天氣后專項檢測
升級建議
- 采用鍍金連接器
- 加裝隔離變壓器
部署在線監測系統
結語
接地系統如同振動測試的"隱形基礎設施"，其質量直接影響數據的可信度。通過系統識別三類典型接地問題，實施預防性設計，建立規范排查流程，工程師可以顯著提升測試系統的穩定性。記住，在精密測量領域，那些看不見的細節往往決定看得見的結果——一條不合格的接地線，可能就是整個項目數據異常的罪魁禍?zhǔn)?。?guī)范接地實踐，是獲得可靠振動數據的必經之路。
