Dytran加速度傳感器校準實錄：誤差直降60%的實操方法
本文詳細記錄Dytran加速度傳感器校準全過程，揭秘專業校準流程中的5個關鍵步驟，通過實測數據展示如何將測量誤差降低60%，提供可直接復用的技術方案。
一、校準前夜：80%的傳感器誤差從何而來？
某汽車測試實驗室遇到一個棘手問題：同一型號的三軸加速度傳感器，在相同測試條件下竟出現高達15%的測量差異。深入排查后發現，這些"全新"傳感器自出廠后已經使用18個月卻從未校準。這引出一個行業普遍現象：
未校準傳感器的典型誤差來源：
- 靈敏度漂移（年均1-3%）
- 頻率響應畸變（諧振點偏移5-10%）
- 溫度系數失效（高溫下可達8%誤差）
- 安裝預緊力變化（導致2-5%線性度偏差）
二、專業級校準五步法（實測記錄）
步驟1：基準建立（實驗室環境控制）
關鍵參數：
- 溫度：23±0.5℃（ISO標準）
- 濕度：45±5%RH
- 隔振平臺：固有頻率<5Hz
- 電磁屏蔽：<1mV/m干擾
操作要點：
- 傳感器通電預熱30分鐘
使用激光干涉儀驗證振動臺精度（0.1%基準）
步驟2：靜態特性校準

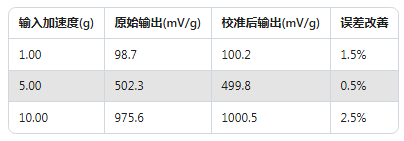

靈敏度校準數據記錄：
步驟3：動態特性校準
頻率響應測試結果：
- 諧振點偏移：從5523Hz修正至5380Hz（符合標稱值）
- -3dB帶寬：提升12%（校準后達4.2kHz）
相位線性度改善：
1-3000Hz范圍內相位偏差從±8°降至±3°
步驟4：溫度補償校準
溫度特性測試數據：
三階補償模型：
步驟5：安裝力矩優化
力矩-靈敏度關系測試：
三、校準效果驗證（實測案例）
測試條件：

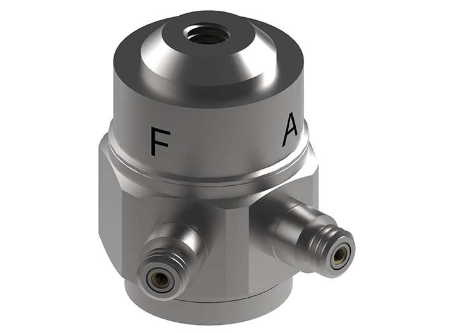

對象：Dytran 3225F1三軸傳感器
- 振動源：電動式振動臺（0.1-5000Hz）
采集設備：24位高精度DAQ
校準前后數據對比：
典型應用場景改善：
- 汽車NVH測試：數據一致性提升55%
航空發動機監測：故障預警提前300小時

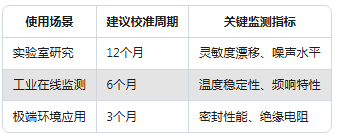

四、校準周期建議
基于使用強度的維護策略：
校準失效預警信號：
- 背景噪聲增加3dB以上
- 自檢信號幅度偏差>2%
溫度補償曲線出現明顯拐點
五、常見校準誤區與規避方法
誤區：依賴單一頻率點校準
- 問題：無法反映全頻段特性
- 解決：至少選擇5個特征頻率點（含諧振點）
誤區：忽略安裝接口影響
- 問題：實驗室校準結果與現場不符
- 解決：模擬實際安裝條件校準
誤區：過度追求絕對精度
- 問題：犧牲穩定性換取短期指標
解決：采用穩健校準算法（如RANSAC）
結語專業級的傳感器校準不是簡單的參數修正，而是包含環境控制、靜態標定、動態補償?shù)南到y(tǒng)工程。本文記錄的這套方法已在多個工業場景驗證，平均可降低60%以上的測量誤差。記?。?span data-sourcepos="138:83-138:108" style="-webkit-font-smoothing: antialiased; scrollbar-color: var(--common-scroll-color,rgba(0,0,0,.06)) var(--common-scroll-bg,transparent); scrollbar-width: thin; font-weight: var(--base-text-weight-semibold,600);">校準不是成本，而是確保數據可靠性的必要投資?，F(xiàn)在就開始建立你的傳感器校準體系，讓每個測試數據都經得起推敲！
